先导式活塞减压阀

厂商性质：

所属分类：减压阀

产品时间：2021-03-18

简要描述：先导式活塞减压阀$r$n Y43H/Y型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

联系我们在线咨询

详细说明：

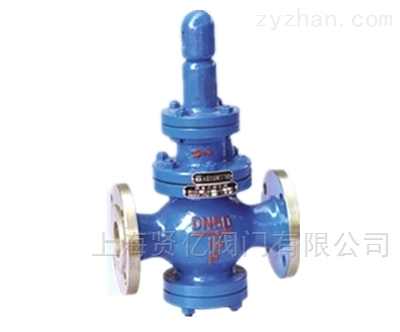

先导式活塞减压阀

一、Y43H/Y型先导活塞式蒸汽减压阀产品概述

Y43H/Y型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主产品主要用于蒸汽管路，起减压稳压作用。

二、Y43H/Y型先导活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
Zui高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
Zui小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989

*：壳体试验不包括膜片、顶盖

三、Y43H/Y型先导活塞式蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、Y43H/Y型先导活塞式蒸汽减压阀主要流量系数(Cv)：单位：mm　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

100

125

150

200

250

300

350
