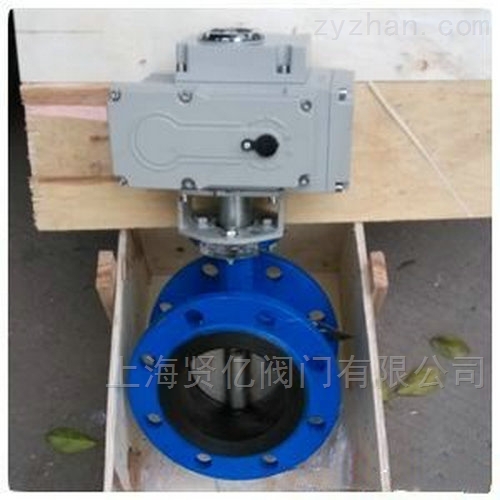

电动防爆蝶阀

厂商性质：BD943H-16C/25C

所属分类：电动蝶阀

产品时间：2021-03-18

简要描述：电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。

详细说明：

一、电动防爆蝶阀产品概述：

电动防爆蝶阀是由高品质密封蝶阀和高精度电动执行器组成。电动防.爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。

二、电动防爆蝶阀产品特点:

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、电动硬密封法兰蝶阀执行机构

1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.工作环境：
3.环境温度：-20—+60℃（特殊订货-60—+80℃）
4.相对温度：≤90%(25℃时）
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。（详见GB3836.1）
6 防护等级：户外型和防爆型为IP55（可订制IP67）。
7. 工作制：为短时10分钟（可订制30分钟）。

四、电动硬密封法兰蝶阀主要技术参数

公称通经DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、电动硬密封法兰蝶阀主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨
