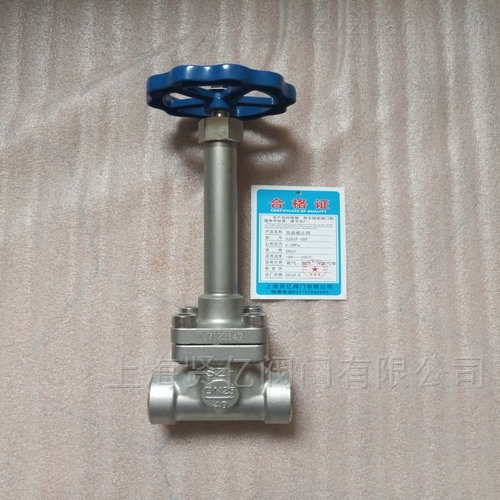

DJ61F-16P/25P/40P低温截止阀

厂商性质:

所属分类:低温截止阀

产品时间:2021-03-18

简要描述:DJ61F-16P/25P/40P低温截止阀应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。

详细说明:

进口低温长轴截止阀原理:
DJ61F-16P/25P/40P低温截止阀应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。低温长轴截止阀用于低温储罐的出液口和进液口,因为低温储罐内的介质温度极低,温度在短时间内容易传到至手柄的顶端。所以接触低温液体面积较大的部位管路采用低温长轴截止阀。低温阀门广泛应用于能源、石化、冶金、航天、核工业等行业。



DJ61F-16P/25P/40P低温截止阀的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。

设计标准:

1.设计:API6D、JB/T7749;

2.阀门常规检查和试验:按API598标准。

3.阀门低温检查和试验:按JB/T7749。

低温阀门包括低温球阀、低温闸阀、低温截止阀、低温安全阀、低温止回阀,低温蝶阀,低温针阀,低温节流阀,低温减压阀、低温电磁阀等,主要用于三十万吨乙烯,液化天然气等化工装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。

低温阀门泄漏的原因有两种情况:一是内漏,二是外漏。

1、阀门产生内漏主要原因是密封副在低温状态下产生变形所致。当介质温度下降到使材料产生相变时造成体积变化,使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。我们曾对DN250阀门进行低温试验,介质为液氮(-196℃)蝶板材料为1Cr18Ni9Ti(没经过低温处理)发现密封面翘曲变形量达0.12mm左右,这是造成内漏的主要原因。因此当阀体或蝶板在低温下产生变形时,都会被弹性密封环来吸收补偿,不会产生泄漏和卡死现象。当阀门打开时这一弹性变形立即消失,在启闭过程中基本没有相对磨擦,故使用寿命长。

2、阀门的外漏:其一是阀门与管路采用法兰连接方式时,由于连接垫料、连接螺栓、以及连接件在低温下材料之间收缩不同步产生松弛而导至泄漏。因此我们把阀体与管路的连接方式由法兰连接改为焊接结构,避免了低温泄漏。其二是阀杆与填料处的泄漏。一般多数阀门的填料采用F4,因为它的自滑性能好、摩擦系数小(对钢的摩擦系数f=0.05~0.1),又具有独特的化学稳定性,因此得到广泛应用。但F4也有不足之处,一是冷流倾向大;二是线膨胀系数大,在低温下产生冷缩导致渗漏,造成阀杆处大量结冰,至使阀门开启失灵。为此研制的低温蝶阀采用自缩密封结构即利用F4膨胀系数大的特点,通过予留的间隙达到常温、低温都可以密封的目的。
