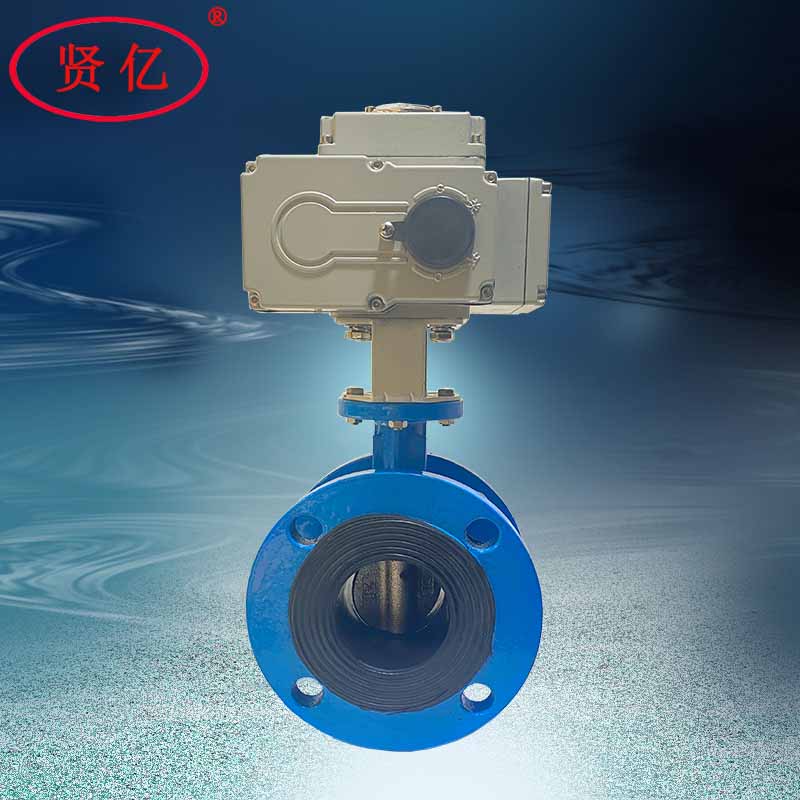

D941X-16Q电动法兰软密封蝶阀是一种高性能的工业控制阀门,以下是对其的详细介绍:
一、结构特点
D941X-16Q电动法兰软密封蝶阀设计新颖、结构合理,具有以下显著特点:
结构简单、紧凑,体积小,重量轻,便于安装和维修。
90度回转启闭迅速,操作力矩小,操作方便,省力灵巧。
密封件可以更换,密封性能可靠,达到双向密封零泄漏。
密封材料耐老化、耐腐蚀,使用寿命长。
二、性能参数
公称通径:DN50-DN1200mm(具体根据产品规格而定)
公称压力:PN1.6MPa
适用介质:水、空气、天然气、油品及弱腐蚀性流体
适用温度:根据密封材料不同,温度范围有所不同,例如丁腈橡胶为-40℃-90℃,氟橡胶为-20℃-200℃(具体温度范围需参考产品说明书)
电源电压:AC220V或AC380V(也可通过控制模块输入4-20mAD或1-5VD控制信号)
三、应用领域
D941X-16Q电动法兰软密封蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等领域的工业自动控制系统中。其性能可靠、配套简单、流通能力大的特点,特别适合于介质为粘稠、含颗粒、纤维性质的场合。
四、操作与维护
在安装前,需确保电动蝶阀的型号、规格符合设计要求。安装时,应保证法兰密封面的清洁,避免杂物影响密封效果。安装位置应便于操作和维修,同时应考虑电动执行器的接线和调试。连接电源及信号线时,应先切断电源以防触电。按照接线图将动力电缆和控制电缆分别穿过电气接头与接线端子连接起来。接线完毕,必须拧紧箱罩螺钉,保证密封良好。
在使用过程中,可通过现场操作按钮或远程控制信号进行开启和关闭。在操作过程中,注意观察电动执行器的运行状态和指示灯的显示情况。如遇异常情况,应立即停止操作,并检查原因。此外,应定期检查电动执行器的接线和密封情况,确保无松动和损坏;定期清理电动蝶阀表面的污垢和杂物,保持其清洁。在潮湿环境中,应加装电热元件,防止冷凝造成电路短路或发霉。
总的来说,D941X-16Q电动法兰软密封蝶阀以其优越的性能和广泛的应用领域,成为工业自动控制系统中不可或缺的重要组件。
